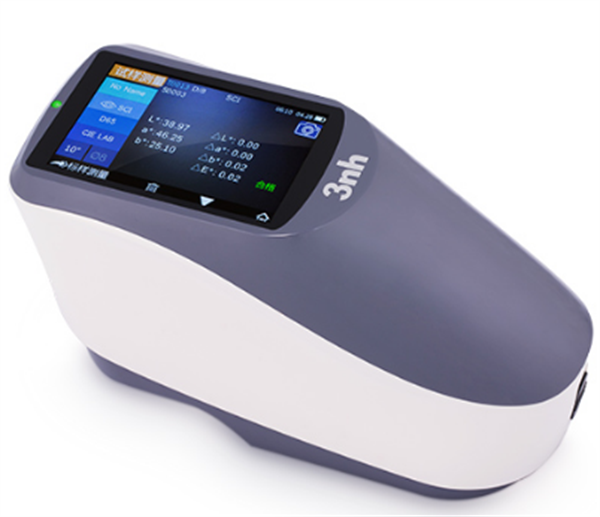

交通路標專用色差儀及專門為交通路標測量而設計的,如三恩時NS808、YS4510、YS4560分光測色儀。本文簡單介紹了交通路標專用色差儀的數據測試方法。
?
在做好測試準備的前提條件下(白板、黑板校正完畢),通常先建立多邊形-容差標樣,然后進行試樣測試,再判定該試樣是否落在多邊形-容差范圍內,打印該試樣的測試數據或是導出該試樣測試數據,保存測試數據,以備下次調用。
?
判定樣品的色度數據是否滿足多邊形-容差標樣實例譬如如何判定藍色試樣是否在《GB/T 18833-2012道路交通反光膜樣》所規定的藍色區域內(無金屬鍍層,晝間反光膜顏色),按照下面的步驟,將依次完成測量和判定。
(1)建立多邊形-容差標樣

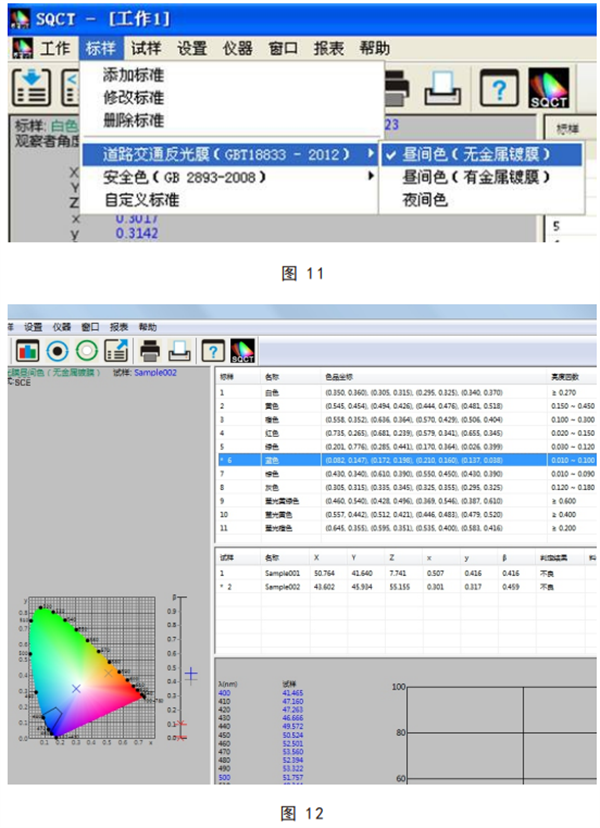

SQCT直接將《GB/T18833-2012道路交通反光膜樣》的多邊形顏色區域做入軟件中,可以直接從菜單中選擇,“標樣->道路交通反光膜GB/T18833->晝間色(無金屬鍍膜)”如圖11所示。
雙擊標樣區域的藍色,如圖12中是S3所示部分,使藍色為當前標樣,藍色多邊形-容差標樣(《GB/T18833-2012道路交通反光膜樣》規定的藍色區域)則顯示在S4部分。
?
(2)用NS808進行試樣測試

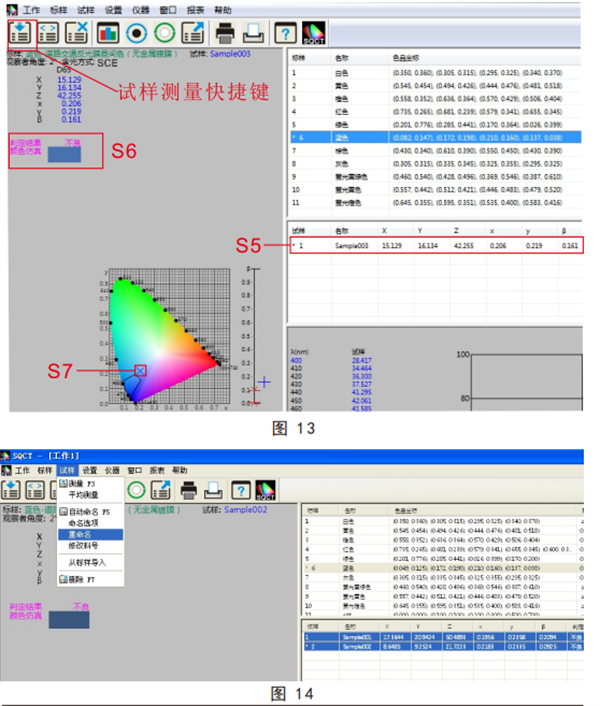

將測試樣品放在NS808測量口徑上,貼緊,鼠標點擊試樣測試快捷工具,如圖13所示。大約1.5秒時間,完成測試,測試數據如圖13中S5所示,在色品坐圖中的位置如S7所示,仿真及判定結果如S6部分所示。同時可以通過“試樣->重命名/刪除”對測試試樣進行重命名和刪除操作。
?
(3)試樣測試數據處理

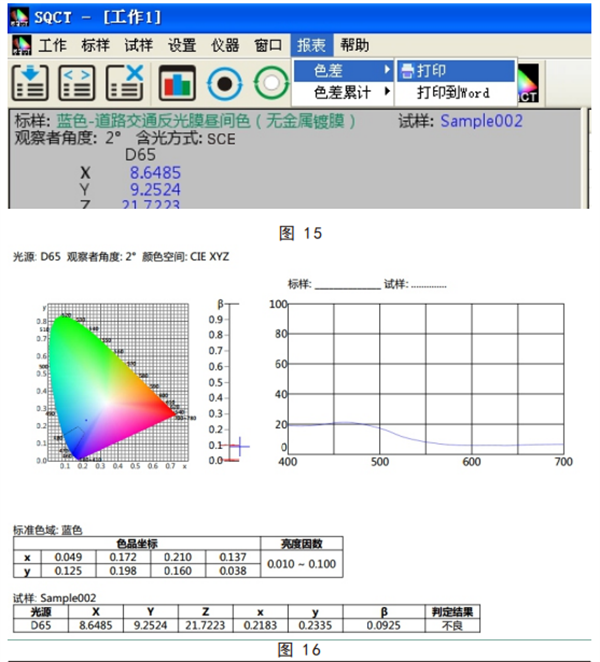

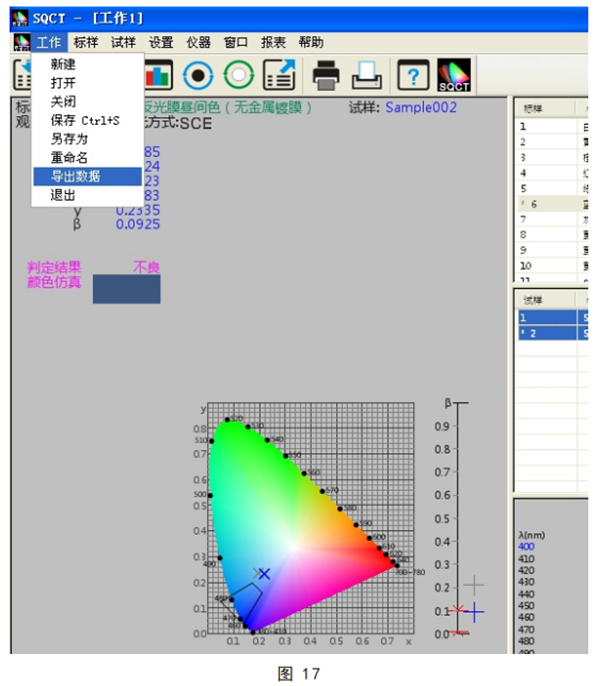

對試樣的測試結果可以通過打印菜單生成測試報表,選中要打印的試樣和標樣,執行“報表->色差->打印/打印到word”或“報表->色差累計->打印/打印到word”,將測試結果打印出來,如圖15、16所示。同時可以將測試結果以EXCEL表格形式導出來,選中要打印的試樣和標樣,執行“文件->導出數據”,將測試結果以csv格式導出來,然后可以用EXCEL等打開,進行數據處理,如圖17所示。
?
(4)保存測試數據
對于本次測試結果,可以通過保存,使本次的測量數據和配置文件以工程的形式保存下來,以方便后面調用。

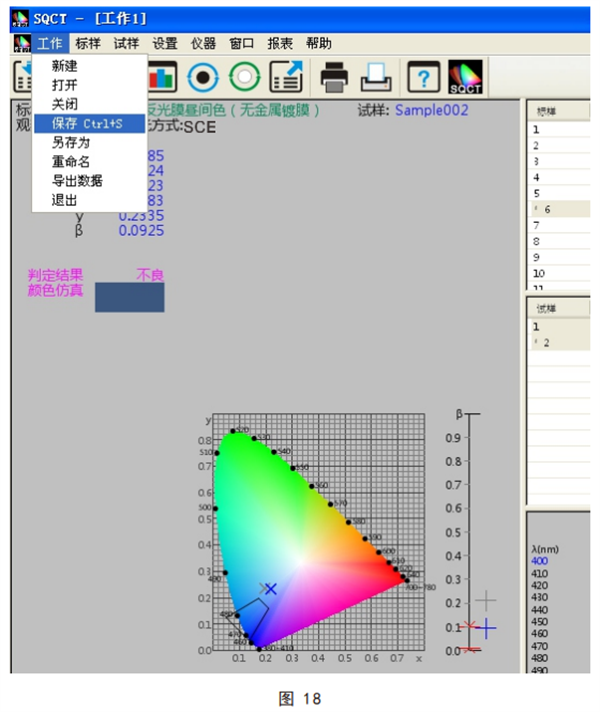

執行“文件-保存/另存為>”,則將本次測試數據和配置文件以“*.job”形式保存下來,以便后面調用,如圖18所示。
?
