產品特性

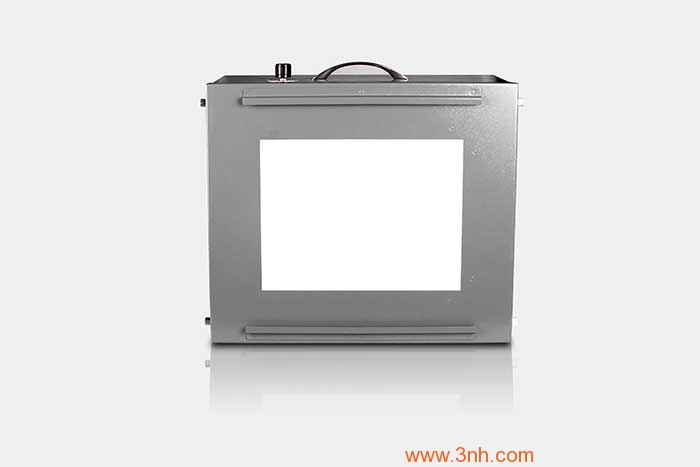

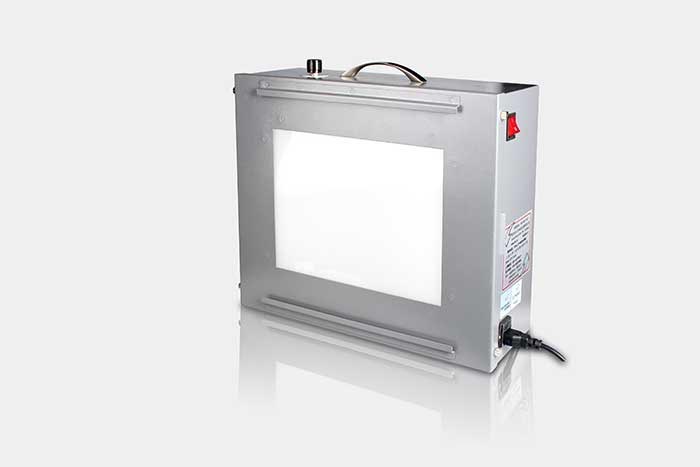

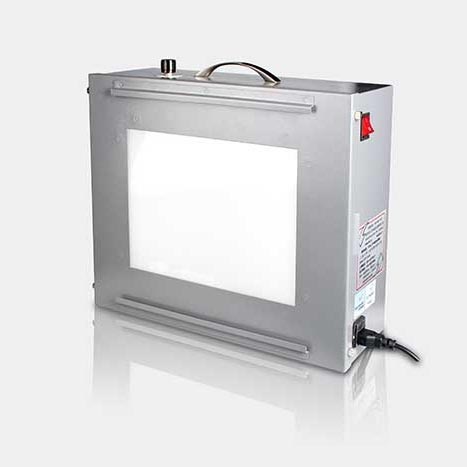

3nh 或 DNP標準燈箱 3nh & DNP Standard Color Viewer

?

該產品是攝影機及靜相攝影機的評價，調整用的光源裝置。

能看由于高頻熒光燈點燈方式的采用閃爍不定沒有的畫像。

方法:

?

光源: DNP標準顏色viewer油燈

(特殊熒光管10W×4個使用)

電源: AC100v50，60Hz

點燈方式:?高頻點燈方式20KHz

演顏色性:?對各顏色演顏色評價點90以上

色溫: (日本制CL-200測量)

使用溫度: 10～40〓C

使用濕度: 80％以下(結露沒有事)

外形尺寸: 375W×365H×165D m/m

亮度方面尺寸: 250W×190H m/m

海圖尺寸: 320W×290H m/m

消耗功率: 80W

重量:?6.5kg/7.5kg

由于viewer包藏熒光油燈的差異的亮度方面的特性

?

?

?

使用說明

?

【1】?使用前

?

電源:AC電源100v，50Hz，60Hz共用

光源:DNP標準顏色viewer油燈?10W×4個

消耗功率:80W

?

【2】?使用

?

(1) AC100v的插座插入電源編碼的插頭。

※注意: AC100v以外的電源請別連接。

在海外利用時候，必定拜托您了變壓器的使用。

變成弄錯AC100v以外的電源連接的話被安上內部取的變壓器的燒毀。

?(2) ON電源開關。

?(3)?以油燈點燈常溫(20℃)點燈后15～20分穩(wěn)定。

?(4)?油燈不點燈的時候，向別的項目的大街電保安人員要求請求確認。

?(5)?油燈的脛―王現象發(fā)生了的時候修好做電源開關3～4次ON，OFF。

?

【3】?油燈不點燈的時候

?

?請在電保安人員確認。

?(1)?插座AC100v通上電流。

?(2)?插座插入viewer的插頭。

?(3) viewer的電源開關ON。

?

?Viewer的油燈不點燈的時候，能考慮象下面一樣的事

?

?(1)?油燈2盞點燈的時候，變壓器的一方的保險絲溶斷做著。

?(2)?油燈4盞是不點燈的時候，2臺變壓器的各々的保險絲溶斷做著。

??※注意:?上述(1)(2)AC100v以外的通電的時候發(fā)生。這變壓器內部燒毀是原因。

變壓器的交換變成必要。

?

【4】?與油燈的交換清掃

?

?在平的臺里(上)放置viewer從插座上請取下電源編碼。

以下面的順序進行卸載。

?(1)?放松上面框框的硬幣螺釘2處。

?(2)?用雙手舉起50～60毫米上面框框的硬幣螺釘方面推到前方的話上面框框偏離實體。

?(3)?取下玻璃板和丙烯板。

?※注意:?玻璃板因為有破裂請當心手手指。

(特別象用手手指不擦一樣地請注意板邊方面。)

?

?■油燈交換

?(1)?又，1年流逝的時候點燈2,000小時。

?(2)?脫離用雙手手指夾油燈的管端部使之轉90〓。

?

?■清掃工作

?(1)?請在紗布中浸濕酒精擦去反射板表面，丙烯板和玻璃表面的污穢取。

?(2)?清掃為了6個月～1年1次，正常保持色溫，亮度無論如何拜托您了。

?

【5】?使用前

?

?viewer因為使用著玻璃品請注意下面的事。

?(1)?請別給(對)viewer實體給予大的沖擊。

?(2)?請別擱置對viewer表面沉重的東西。

?

DNP Standard color Viewer

The DNP Standard color Viewer is a light source which enables you to evaluateadjust videostill cameras. With its high-frequency Fluorescent lighting method, it handles images without flicker.?

?

Specification
