1.意義

圖中的顏色，包括了自然所能得到的顏色。這是個二維平面空間圖，由x-y直角標系統構成的平面。為了適應人們習慣于在平面坐標系中討論變量關系，而設計出來的。在設計出該圖的過程中，經過許多數學上的變換和演算。此圖的意義和作用，可以總結成兩句話：（1）表示顏色視覺的基本規律。（2）表示顏色混合與分解的一般規律。

2.坐標系——x ，y直角坐標系。

x——表示與紅色有關的相對量值。

y——表示與綠色有關的相對量值。

z——表示與藍色有關的相對量值。并且z=1-(x+y)

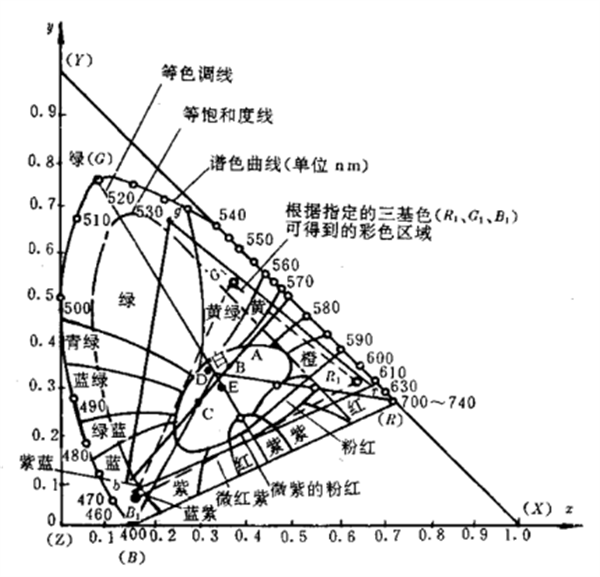

3.形狀與外形輪廓線

形狀——舌形，有時候也稱“舌形曲線”圖。由舌形外圍曲線和底部直線包圍起來的閉合區域。舌形外圍曲線——是全部可見光單色光顏色軌跡線，每一點代表某個波長單色光的顏色，波長從390nm到760nm。在曲線的旁邊。標注了一些特征顏色點的對應波長。例如圖中510nm——520nm——530nm等。底部直線——連接390nm點到760nm點構成的直線，此線稱為紫紅線。

4.色彩

這是一個彩色圖，區域內的色彩，包括了一切物理上能實現的顏色。很遺憾的是，很難得真正標準的這種資料，經常由于轉印而失真。

5.應用價值——顏色的定量表示。

用（x，y）的坐標值來表示顏色。白色應該包含在“顏色”這個概念范圍內。

6.若干個特征點的意義

（1）E點—等能白光點的坐標點

E點是以三種基色光，以相同的刺激光能量混合而成的。但三者的光通量并不相等。E點的CCT=5400K。

（2）A點—CIE規定一種標準白光光源的色度坐標點這是一種純鎢絲燈，色溫值CCT=2856。

（3）B點—CIE規定的一種標準光源坐標點 ??B點的CCT=4874K，代表直射日光。

（4）C點—CIE確認的一種標準日光光源坐標點（晝光） ?C點的CCT=6774K。

（5）D點—有時候也標為 ??D光源稱為典型日光，或重組日光;CCT=6500K。

7.三條特殊線

（1）黑體色溫軌跡線：在舌形曲線的中部，跨過白色區，有一條向下彎的曲線，這就是黑體色溫軌跡線。這條曲線表示黑體在不同溫度下發光顏色的變化軌跡。色溫的變化范圍從1000K到無窮大。但實際上常用的是1000K-1400K范圍。

（2）單色光軌跡線：即色度坐標圖中的舌形曲線，可見光的波長所對應顏色的軌跡線。曲線上的任意一點，表示一種光的波長，及其表現的顏色。

（3）紫紅線：連接舌形曲線兩端的直線。表示紅色和紫色混合后顏色的軌跡。稱為紫紅線

8. 20個特定顏色區

在舌形曲線所包圍的區域內，被分成20個顏色區域。在每個區域內，被認為顏色基本相同，每個顏色區都是一個平均主波長，或者補色主波長，而且還有相應的英文名稱。它們的英文—中文名，對照如下：

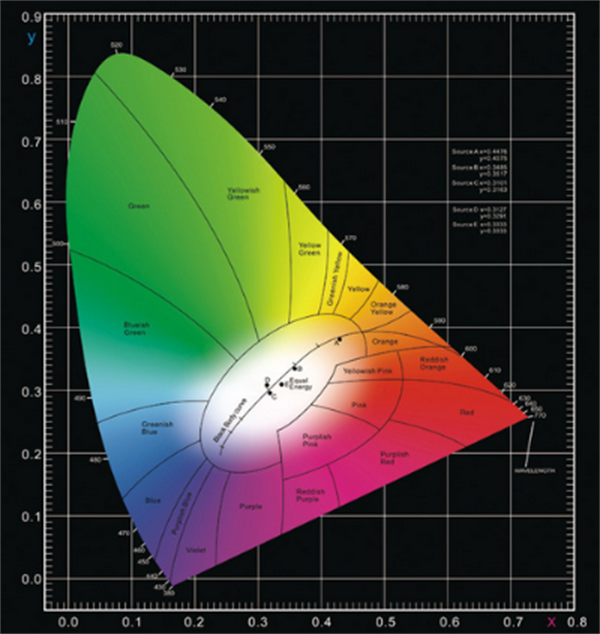

1. Red—紅色2. Pink—粉紅色3. Reddis Orange—橙紅色4.Yellishpink—粉黃色5.Orange—橙色6.Orange-Yellow—橙黃色7.Yellow—黃色 8.reenish Yellow—黃綠色9.Yellow Green—綠黃色10.Yellowish Green—淡黃綠色11.Green—綠色12.Bluish Green—淡藍綠色13、Greenish Blue—淡綠藍色14.Blue—藍色15.Purplish Blue—淡紫藍色16. Purple Violet—紫羅蘭的紫色17.Reddish Purple—淡紅紫色18. Purplish Pink—淡紫粉紅色19. Purplish Red—紫紅20.中心區—白光區

9.光色的互補

若兩種顏色的光，按一定比例混合后可得到白光，則這兩中色光稱之為互補。在色度坐標圖中，凡是穿過白色區的直線，都可以找到一對互補的顏色光。當然，穿過等能白光點E點的直線兩端，也能找到一組互補的顏色光。在色度坐標圖中，任意兩點的光色，連接兩點的直線，則這種光色混合的結果光色也總在這條直線上的某一點。假如該直線不穿過白色區，這兩點的光色不能稱為互補。

10.白光與其他顏色光的混合—主波長和補色主波長

將白光和一種適當?shù)墓庾V色混合，可配得所需要的任何顏色光。若所選擇的白光是E點等能白光。選擇任意一點C，連接CE并延長，交于單色軌跡線上的，則C’單色光的波長，稱為C點光的主波長。主波長λ代表線上各點光譜色的主色調。若選擇FEN三角形內的A點，連接EA，但不能向A的方向延長，而應將線向左上方延長，交于單色軌跡線上的A’點，則A’點的波長，稱為A點的補色主波長。補色主波長，也是表示AA’線上各點顏色的主色調。

11.顏色深淺的定量表示法

顏色領域的色調，類似于音樂中的間調。音樂中的一首曲子，有C調，F(xiàn)調等，色度學中則用主波長表示色調。音樂中的發音調有高音調，低音調。色度學中對應有顏色深淺。顏色的深淺是用興奮純度Pe來表示的。（參照第11節中的圖）顯然，在線上，C’點的顏色最深，以后就逐漸變淡，到了E點就完全變成白色了。

12.顏色光的混合

利用x y色度坐標圖，可以用來表示任意兩種顏色光的混色關系。

是色度坐標上的兩個光譜色。要把兩種光進行混合，只要連接兩個點，即可得到直線，混色的結果顏色點也必然在該直線上的某個點。

13.顏色的寬容度

在xy的色度坐標圖上，每一點都代表一種確定的顏色。任何一個點和周圍相鄰點的顏色，應該是不相同的。但是點之間若靠得比較近，人的眼睛是不能分辨的。只有當兩點之間的距離足夠大，我們才能感覺到它們的差別。人眼感覺不出顏色變化的最大范圍，稱為顏色寬容量。有人研究表明，在色度坐標圖上的不同位置，顏色的寬容量并不是相同。藍色區的寬容量最小，綠色區的寬容量最大。也就是說，色度圖的不同區域，相等的距離并不能代表視覺上的相等色度差。這是色度坐標圖的一種缺陷。
